LAMILUX Işık bandı - CI sistemi ışık bandı W | R
Form, renk ve fonksiyonda esnek tasarım
Avantajlar
Işık bandı W | R
Enerji verimliliği
- Genel inşaat denetim onaylı mükemmel ısı yalıtım
- Çok sayıda, mükemmel şekilde koordine, yenilikçi bireysel bileşenlerden oluşan modüler bütünsel sistem
- Destek yapısındaki ve kapak sistemlerindeki iç ve dış metal yapı parçaları, birbirinden termal olarak tamamen ayrılmıştır
- En düşük ısı transfer katsayılı plastik cam
- Bütün cam varyasayonları EN 12207’ye göre 4.sınıfa kadar en yüksek hava sızdırmazlık sınıfına ulaşır
Stabilite, güvenli ve RWA
- CI sistemi duman tahliye kapağı W | ile etkili tahliye fonksiyonu Tandem seri olarak R (DIN EN 12101-2)
- Yangın durumunda termal açma, termal ve CO2 uzaktan kumanda veya elektrikli uzaktan kumanda ile hızlı açma fonksiyonu
- Duman ve ısı tahliye aletleri havalandırma tesisleri ile kombine edilebilir
- Yaylı çok eklemli traversler kapak sistemleri açık durumda iken en yüksek stabiliteyi sağlar
- Sizin için profesyonel ve düzenli bakım yapıyoruz
Test edilmiş ve sertifikalı
Genel İnşaat Denetim Onayı (ABZ): Alman kullanım belgesi
Genel İnşaat Denetim Onayı (ABZ) Alman İnşaat Teknolojileri Enstitüsü (DIBt) tarafından verilir. Bu sertifika, bir inşaat ürünün inşaat denetim gereklilikleri ile ilgili olarak kullanılabilirliğinin veya uygulanabilirliğinin bir değerlendirmesidir.
LAMILUX kalite sertifikası ile gün ışığı sisteminin sürekli olarak ürün onaylarına ve burada istenen teknik standartlara göre üretildiğini ve uygulandığını ispat ediyoruz. Sözümüzü tutuyoruz!
Test sertifikaları ve Avrupa onayları
- EN ISO 10077-1’e göre test edilmiş termal koruma özellikleri
- EN 12208’e göre test edilmiş yağmur sızdırmazlığı
- EN 12207’ye göre test edilmiş hava sızdırmazlığı
- Camların, EN 13501-1’e göre sınıflandırılmış yangın davranımları
- Camın eriyebilirliği DIN 18230-1 uyarınca kanıtlanmıştır
- RWA sistemleri, tek ve çift kanatlı olarak EN 12101-2 uyarınca test edilmiş ve sınıflandırılmıştır

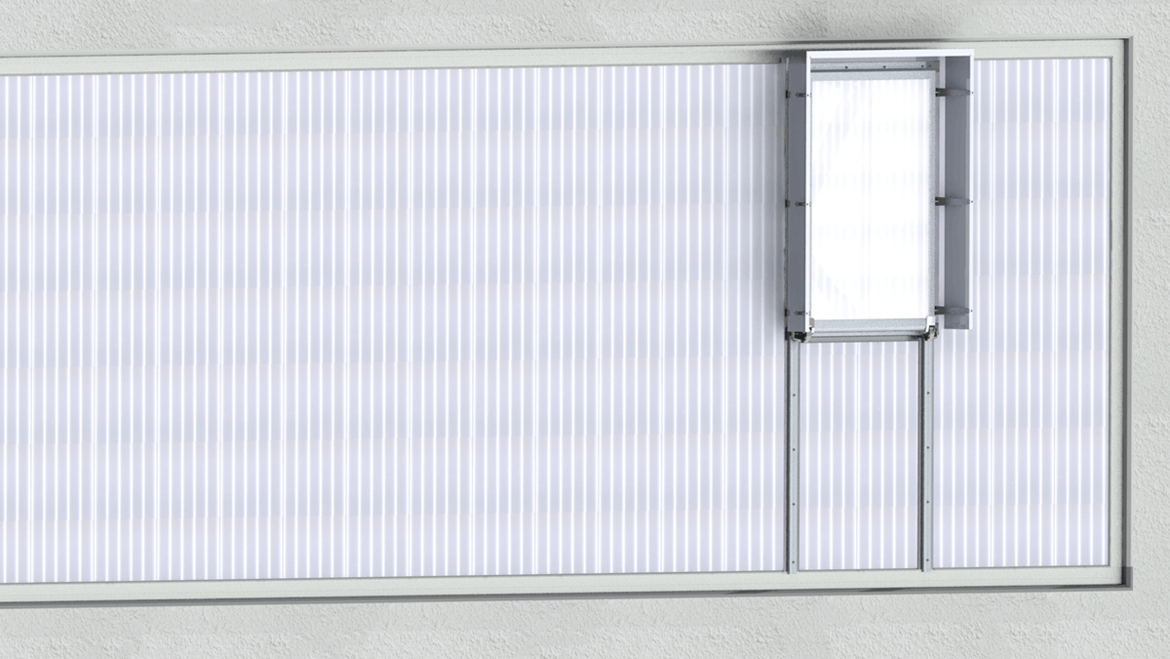

RWA ve havalandırma için kapak sistemleri
- Tek kanat veya tandem seri tek kanat olarak entegre edilebilir
- Manuel veya vidalı tahrikli elektrik motoruyla (24 Volt / 230 Volt) veya pnömatik silindirli pnömatik tahrik üniteleri ile otomatik kontrol edilen havalandırma fonksiyonu
- Yangın durumunda termal açma, termal ve CO2 uzaktan kumanda veya elektrikli uzaktan kumanda ile hızlı açma fonksiyonu
- Rüzgar ve yağmur sensörü seti ve ek teknik kontrol birleşenleri ile doğal havalandırma için kapak sistemlerinin enerji açısından verimli tahriki
- Kaynak yapılmış sızdırmaz çerçeve sayesinde optimum yağmur sızdırmazlığı
- Optimum yalıtım etkisi
Boyut ve değerler
Işık bandı W | R
Kapak sisteminin aerodinamik açıdan etkin açılma alanı
30° eğimli cam yüzeylerde
| Yükseklik (mm) | Genişlik (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,67 m² | 0,97 m² | 1,29 m² | 1,32 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,56 m² | 2,99 m² |
| 1690 | 0,96 m² | 1,43 m² | 1,91 m² | 1,85 m² | 3,54 m² |
* sadece tandem seri RWG olarak
Kapak sisteminin aerodinamik açıdan etkin açılma alanı
45° eğimli cam yüzeylerde
| Yükseklik (mm) | Genişlik (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,68 m² | 1,00 m² | 1,33 m² | 1,32 m² | 2,44 m² |
| 1400 | 0,84 m² | 1,25 m² | 1,66 m² | 1,59 m² | 2,99 m² |
| 1690 | 0,99 m² | 1,49 m² | 1,98 m² | 1,89 m² | 3,54 m² |
* sadece tandem seri RWG olarak
Kapak sisteminin aerodinamik açıdan etkin açılma alanı
60° eğimli cam yüzeylerde
| Yükseklik (mm) | Genişlik (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,50 m² | 0,74 m² | 0,99 m² | 0,96 m² | 1,84 m² |
| 1100 | 0,65 m² | 0,97 m² | 1,29 m² | 1,23 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,53 m² | 2,93 m² |
| 1690 | 0,96 m² | 1,41 m² | 1,87 m² | 1,82 m² | 3,47 m² |
* sadece tandem seri RWG olarak
Kapak sisteminin aerodinamik açıdan etkin açılma alanı
90° eğimli cam yüzeylerde
| Yükseklik (mm) | Genişlik (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,49 m² | 0,73 m² | 0,97 m² | 0,94 m² | 1,81 m² |
| 1100 | 0,64 m² | 0,95 m² | 1,26 m² | 1,21 m² | 2,31 m² |
| 1400 | 0,80 m² | 1,19 m² | 1,58 m² | 1,51 m² | 2,88 m² |
| 1690 | 0,94 m² | 1,38 m² | 1,84 m² | 1,78 m² | 3,41 m² |
* sadece tandem seri RWG olarak
